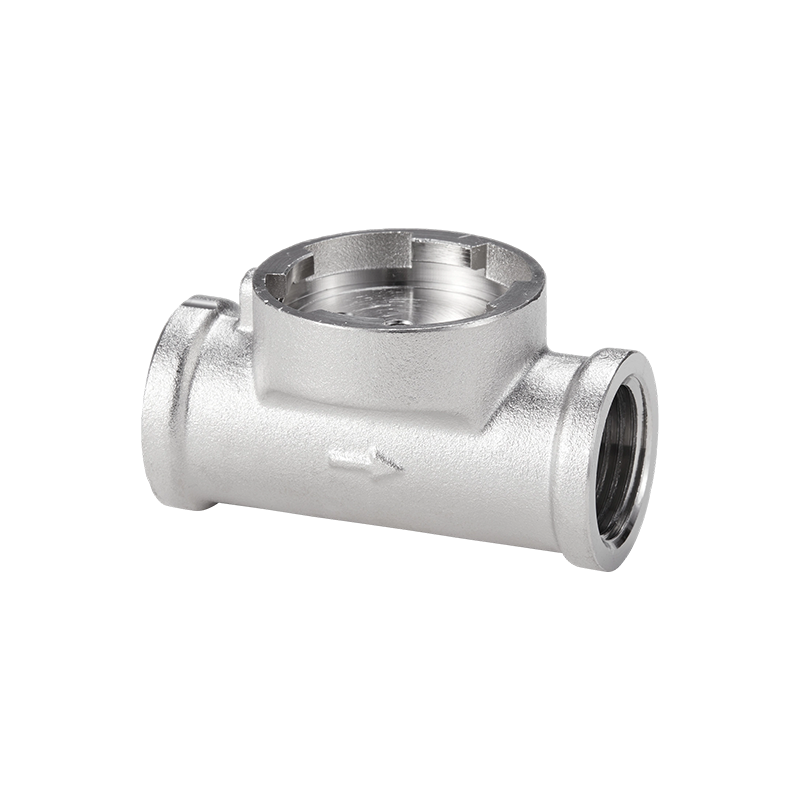

تجهيزات الأنابيب ذات الشكل غير المنتظم المصنعون

في أنظمة نقل السوائل الصناعية والمدنية الحديثة، تشكل المحملات القياسية والصلبان والأكواع التقليدية ومخفضات السرعة العمود الفقري لشبكات الأنابيب. ومع ذلك، مع القيود المتزايدة للمساحات المعمارية، والتعقيد المتزايد للإعدادات الصناعية، وظهور متطلبات ديناميكيات الموائع المحددة، غالبًا ما تفشل التركيبات القياسية عند التعامل مع الخلوصات المكانية المعقدة، أو توزيع التدفق الدقيق متعدد الاتجاهات، أو التحولات المستعرضة غير المنتظمة. في هذه السيناريوهات، تجهيزات الأنابيب غير النظامية الشكل بمثابة المكونات الحاسمة لحل الاختناقات الهندسية في تخطيطات الأنابيب المعقدة.

التعريف الأساسي والتعقيد الهندسي

تجهيزات الأنابيب غير النظامية الشكل تشير إلى مكونات توصيل الأنابيب غير القياسية المصممة بهياكل هندسية فريدة أو قنوات تدفق داخلية معقدة. بدلاً من أن تقتصر على التكوينات التقليدية المتماثلة أو ذات الزاوية اليمنى، فقد تم تطويرها خصيصًا لتلبية قيود مكانية محددة، أو متطلبات توجيه السوائل، أو متطلبات الخلط متعدد الوسائط.

بناءً على خصائصها الهندسية ووظائفها الهيكلية، فإن الفئات الرئيسية من تجهيزات الأنابيب غير النظامية الشكل في السوق يمكن تصنيفها على النحو التالي:

أكواع زاوية غير قياسية: على عكس الأكواع الشائعة التي تبلغ 45 درجة أو 90 درجة، تتميز هذه التركيبات بزوايا دوران مخصصة مثل 30 درجة، أو 60 درجة، أو 135 درجة، أو حتى زوايا عشرية دقيقة. يتم استخدامها لتحقيق تصريح توجيه دقيق داخل المساحات الضيقة.

تجهيزات متعددة المنافذ غير المتماثلة والمركبة: هذه المنافذ الفرعية لها أقطار مختلفة، وزوايا تفريغ، أو اتجاهات مكانية ثلاثية الأبعاد. يتم استخدامها لتوزيع السوائل بشكل غير متساو من الخط الرئيسي إلى الأنظمة الفرعية المختلفة.

المخفضات اللامركزية والتحولات غير المنتظمة: لا تعمل هذه المكونات على سد الفجوة بين أقطار الأنابيب المختلفة فحسب، بل تعمل أيضًا على تغيير الموضع المحوري للسائل أثناء التحول. يتم استخدامها بشكل متكرر عند نهايات شفط المضخة حيث يجب تجنب تراكم السائل أو حيث تكون الأنظمة شديدة الحساسية للتجويف.

المشعبات المخصصة وكتل السوائل المتكاملة: من خلال دمج واجهات الصمامات المتعددة وقنوات التوزيع ومنافذ تثبيت المستشعر في كتلة معدنية واحدة غير منتظمة، تعمل هذه المكونات على تقليل اللحامات ونقاط الاتصال الخارجية.

معلمات الأداء ومقارنة التقييس

منذ تجهيزات الأنابيب غير النظامية الشكل غالبًا ما يتم نشرها في بيئات شديدة الطلب أو ذات مساحة محدودة، وتختلف مؤشراتها الفنية وأدائها الميكانيكي بشكل كبير عن التركيبات القياسية العادية. يوضح الجدول أدناه مقارنة المعلمات التقنية الأساسية بين حسب الطلب تجهيزات الأنابيب غير النظامية الشكل والتجهيزات القياسية التقليدية:

اعتماد الصناعة الحديثة على وصلات الأنابيب غير المنتظمة الشكل

في السعي لتحقيق التكامل العالي والسلامة في مجالات التحكم في السوائل، نينغبو يونهوا صمام المحدودة تستفيد من خبرتها الفنية العميقة ورؤيتها الثاقبة للسوق للمشاركة بعمق في تحسين وتصنيع مكونات نظام السوائل المختلفة. كمؤسسة مبتكرة متخصصة في البحث والتطوير والإنتاج والمبيعات وخدمة صمامات الغاز والسوائل وصمامات إمدادات المياه وملحقات الأجهزة، نينغبو يونهوا صمام المحدودة تدرك تمامًا أن الأجزاء القياسية الفردية لم تعد قادرة على تلبية المتطلبات الهندسية المعقدة.

تعتمد الصناعة الحديثة بشكل كبير على تجهيزات الأنابيب غير النظامية الشكل بسبب ثلاثة عوامل أساسية:

القضاء على مخاطر السلامة: يؤدي الربط ولحام المكونات القياسية المتعددة لإنشاء زوايا محددة إلى عدد كبير من اللحامات. يمثل كل لحام نقطة تسرب محتملة وموضعًا لتركيز الإجهاد. في المقابل، قطعة واحدة مصبوبة تجهيزات الأنابيب غير النظامية الشكل يقلل بشكل كبير من عدد اللحام، وبالتالي تعزيز موثوقية الختم الشاملة وتقييم الضغط للنظام.

تحسين كفاءة السوائل: الأنابيب التي يتم تجميعها بشكل تعسفي تخلق بسهولة اضطرابًا شديدًا وأرجلًا ميتة داخليًا، مما يتسبب في زيادة مقاومة السوائل، وزيادة استهلاك الطاقة، وحتى التدهور المتوسط. مصممة علميا تجهيزات الأنابيب غير النظامية الشكل تتميز بقنوات داخلية مبسطة تعمل على تقليل انخفاض الضغط بشكل فعال.

تعظيم الاستفادة من المساحة: داخل المصانع الحديثة وخطوط التجميع الآلية والمعدات المدمجة، غالبًا ما يتم قياس المساحة وصولاً إلى المليمتر. نينغبو يونهوا صمام المحدودة يعمل أ 20,000 متر مربع منشأة إنتاج مجهزة بورشة تصنيع دقيقة مؤتمتة بالكامل. تضمن أدوات ماكينات CNC المحلية والدولية المتقدمة جنبًا إلى جنب مع معدات الفحص الآلي الاحترافية أن هذه الأدوات معقدة هندسيًا ومتطلبة للغاية تجهيزات الأنابيب غير النظامية الشكل مطابقة التخطيطات المكانية الصارمة بدقة مطلقة.

من شبكات إمدادات المياه الأساسية إلى أجهزة التحكم في السوائل المتطورة، تجهيزات الأنابيب غير النظامية الشكل بمثابة حجر الزاوية الحاسم لضمان عمليات شبكة السوائل الفعالة والآمنة من خلال قدرتها على التكيف الهندسي الذي لا يمكن تعويضه.

جودة عالية تجهيزات الأنابيب غير النظامية الشكل لا تعتمد فقط على التصميم الهندسي الدقيق ولكن أيضًا على التكامل المحكم لعمليات التصنيع المتقدمة وعلوم المواد. نظرًا لأن الهياكل غير المنتظمة تكون عرضة لتوزيعات الضغط غير المتساوية عند تعرضها لضغط السوائل، فإن اختيار تقنية التشكيل المناسبة والمواد عالية المواصفات يعد أمرًا بالغ الأهمية لعمليات نظام السوائل الآمنة.

التحليل المقارن لتكنولوجيا التصنيع الأساسية

لتلبية المتطلبات المتميزة لقدرة الضغط والدقة عبر البيئات الصناعية والمدنية المختلفة، تتم معالجة تجهيزات الأنابيب غير النظامية الشكل يمتد من تزوير التقليدية إلى التصنيع المضافة الحديثة. فيما يلي مقارنة متعمقة لتقنيات التصنيع الأربعة الأكثر شيوعًا المستخدمة لإنتاج هذه المكونات غير المنتظمة:

المواد السائدة ومقارنة الأداء الميكانيكي

تفرض الوسائط السائلة المختلفة (مثل الغاز والمياه النظيفة والمواد الكيميائية شديدة التآكل) متطلبات مختلفة بشكل أساسي على قوة الشد ومقاومة التآكل وتحمل درجة الحرارة. تجهيزات الأنابيب غير النظامية الشكل . في التطبيقات العملية، الفئات الأربع التالية من المواد هي الأكثر انتشارا:

الفولاذ المقاوم للصدأ (على سبيل المثال، 304، 316L): يوفر مقاومة ممتازة للتآكل ومعايير صحية مع سطح أملس يقاوم التقشر. ويستخدم على نطاق واسع في الأدوية، والغذاء، وأنظمة تنقية المياه المتطورة.

سبائك النحاس والنحاس: سهلة التصنيع مع إحكام ممتاز للغاز وخصائص طبيعية مضادة للميكروبات، مما يجعلها المواد الأساسية لأنظمة الغاز وصمامات إمداد المياه المدنية.

الكربون وسبائك الصلب: يتميز بقوة شد عالية إلى جانب مقاومة درجات الحرارة والضغط العالية، ويستخدم عادة لنقل السوائل ذات الضغط العالي في الصناعات الثقيلة المتخصصة.

اللدائن الهندسية (مثل PVDF، PTFE): تمتلك الخمول الكيميائي المطلق ضد الأحماض والقلويات القوية. وعلى الرغم من أن قوتها الميكانيكية أقل من قوة المعادن، إلا أنها تظل غير قابلة للاستبدال في البيئات شديدة التآكل.

لتوضيح سلوك المواد في الهياكل غير المنتظمة بشكل أكثر وضوحًا، يقارن الجدول أدناه المعلمات الفيزيائية والميكانيكية للمواد النموذجية:

ضمان العملية في ورش العمل الحديثة

التصنيع تجهيزات الأنابيب غير النظامية الشكل مع الاستقرار الميكانيكي العالي لا يتطلب صياغة المواد العلمية فحسب، بل يتطلب أيضًا منصة تصنيع رقمية قوية. نينغبو يونهوا صمام المحدودة يعرض قدرات تصنيعية قوية في هذا المجال. باعتبارها مؤسسة مبتكرة أمضت أكثر من عقد من الزمن في مجالات صمامات الغاز والسوائل، وصمامات إمداد المياه، وملحقات الأجهزة، فقد أدخلت الشركة تصنيعًا عالي الدقة في كل خطوة إنتاج.

نينغبو يونهوا صمام المحدودة يعمل أ modernized production base spanning 20,000 متر مربعs وأنشأت ورش تصنيع الآلات الدقيقة المتخصصة للغاية والمؤتمتة بالكامل، وخطوط التجميع، ومرافق الاختبار. تضم ورشة العمل أدوات آلية CNC محلية ودولية متقدمة إلى جانب معدات التجميع والاختبار الآلية الاحترافية. وبالتالي، عند معالجة معقدة هندسيا تجهيزات الأنابيب غير النظامية الشكل ، تعتمد الشركة على مراكز تصنيع مركبة متقدمة ذات خمسة محاور ومطحنة دوارة لضمان أن دقة الخيوط، واستواء سطح الختم، ومسافات مركز القناة تلبي المقاييس الهندسية الصارمة.

مدفوعة بالتشغيل الفعال لورش العمل المؤتمتة بالكامل، نينغبو يونهوا صمام المحدودة وقد حققت قدرة إنتاجية سنوية 2 مليون مجموعة من الصمامات و 10 مليون مجموعة من ملحقات الأجهزة. يتيح هذا النطاق من القدرة على التصنيع الدقيق للشركة التعامل مع الأمور المعقدة والصعبة والمخصصة تجهيزات الأنابيب غير النظامية الشكل مع الحفاظ على جداول التسليم السريعة وحلقات مراقبة الجودة الصارمة.

نظرًا لقدرتها الهندسية الفريدة على التكيف وقدرات التحكم الممتازة في السوائل، تجهيزات الأنابيب غير النظامية الشكل لقد تجاوزت قيود المكونات القياسية التقليدية. يتم تطبيقها على نطاق واسع عبر قطاعات متنوعة تتطلب تحسينًا صارمًا للمساحة وكفاءة السوائل وهوامش السلامة. بدءًا من الأجهزة الصناعية المعقدة وحتى الأجهزة السكنية المدنية اليومية، تعمل هذه الوصلات المتخصصة على تأمين التشغيل عالي الكفاءة لشبكات السوائل المعقدة بهدوء.

تحليل متعمق لأربعة سيناريوهات للتطبيقات الأساسية

غاز الوقود وأنظمة نقل الغاز المتخصصة: أثناء نقل الغازات القابلة للاحتراق أو الغازات عالية النقاء، يعد منع التسرب هو المقياس الأساسي لتقييم سلامة النظام. عند مواجهة زوايا الجدار المعقدة أو أطراف سحب المعدات، غالبًا ما تتطلب الوصلات التقليدية ذات الزاوية اليمنى أو المحملات القياسية الجمع بين وصلات متعددة، مما يزيد بطبيعته من مخاطر التسرب. حسب الطلب تجهيزات الأنابيب غير النظامية الشكل السماح بانتقالات متكاملة متعددة القنوات، مما يقلل من المناطق الميتة للسوائل ويمنع بشكل فعال تراكم الغاز الموضعي أو ارتفاع الضغط المفاجئ داخل التجاويف غير المنتظمة.

شبكات إمدادات المياه الحديثة الحضرية والمدنية: داخل المساحات الضيقة مثل صالات الأنابيب تحت الأرض، وغرف المضخات، ومرفقات عدادات المياه الذكية، تكون المساحة باهظة الثمن. ولتحقيق التوزيع الدقيق للمياه وإعادة تدويرها عبر طرق متعددة ضمن شبكة محكمة، يجب على المهندسين الانتشار تجهيزات الأنابيب غير النظامية الشكل مع زوايا غير قياسية أو تغيرات تدريجية في قطر الأنبوب. وهذا لا يتجاوز بشكل نظيف عوارض وأعمدة البناء الهيكلية المعقدة فحسب، بل يقلل أيضًا من تأثير المطرقة المائية أثناء تحولات التدفق.

خطوط الإنتاج الحديثة ومعدات التحكم في السوائل: ضمن خطوط الإنتاج الآلي للآلات الدقيقة، وتصنيع السيارات، وأجهزة التحكم الهيدروليكية، يجب أن يمر الزيت الهيدروليكي أو المبردات عبر فجوات داخلية ضيقة في الماكينة. التنفيذ تجهيزات الأنابيب غير النظامية الشكل مع مسارات غير منتظمة ثلاثية الأبعاد (مثل كتل السوائل المتعددة المنافذ) تمكن فتحات تركيب المستشعر ونقاط مراقبة الضغط ومسارات السوائل من التكامل بسلاسة، مما يؤدي إلى تبسيط أنابيب المعدات الداخلية بشكل كبير.

أنظمة التدفئة والتهوية وتكييف الهواء السكنية وأجهزة السباكة المتطورة: تفرض بيئات المعيشة الحديثة متطلبات صارمة على الجماليات وكفاءة المساحة. في أنظمة الدش المخفية خلف الجدران أو مشعبات التدفئة الأرضية، لا يمكن للتركيبات القياسية أن تلبي الحاجة إلى تركيب جدار متساطح أو إزالة الأنابيب المتقاطعة. تتميز بهياكل متخصصة وتشطيبات سطحية راقية، تجهيزات الأنابيب غير النظامية الشكل حل هذه المعضلات المكانية بشكل مثالي.

المؤشرات الفنية ومقارنة الأداء عبر التطبيقات

بيئات التطبيق المختلفة تحكم تجهيزات الأنابيب غير النظامية الشكل بمعايير مختلفة تماما. يوضح الجدول أدناه المعلمات الفنية ومواصفات التصميم عبر أربعة سيناريوهات نموذجية:

دعم التحكم في السوائل متعددة المجالات من خلال خبرة التصنيع

في التطبيقات متعددة الصناعات حيث تمثل الدقة والسلامة تحديات مزدوجة، نينغبو يونهوا صمام المحدودة يوفر أساسًا تصنيعيًا قويًا مبنيًا على أكثر من عقد من الخبرة في الصناعة. باعتبارها مؤسسة مبتكرة مكرسة للبحث والتطوير والإنتاج وخدمة صمامات الغاز والسوائل، وصمامات إمدادات المياه، وملحقات الأجهزة، نينغبو يونهوا صمام المحدودة تبقى في طليعة الابتكار التقني، حيث تطبق تصنيعًا عالي المستوى على تنفيذ كل جزء غير قياسي.

الاستفادة منها 20,000 متر مربع قاعدة إنتاج متخصصة، نينغبو يونهوا صمام المحدودة قامت ببناء خط أنابيب تصنيع ذو حلقة مغلقة يشمل تصنيعًا دقيقًا مؤتمتًا بالكامل، وتجميعًا آليًا، وخطوات تحقق متعددة المراحل. تتيح أدوات آلة CNC المتقدمة الموجودة في ورشة العمل إمكانية التحكم في الأبعاد الهندسية بدقة عالية تجهيزات الأنابيب غير النظامية الشكل عبر الصناعات المختلفة. سواء تم إنشاء أجزاء غير منتظمة معقدة لأنظمة الغاز التي تتطلب إحكامًا مطلقًا للتسرب أو مكونات أنابيب مرنة لشبكات إمدادات المياه المدنية، فإن معدات الاختبار الآلية المتقدمة الخاصة بها تضمن توافق كل وحدة مع معايير السلامة والهندسة ذات الصلة.

القدرة الشاملة الكبيرة التي تحتفظ بها حاليا نينغبو يونهوا صمام المحدودة —الإخراج 2 مليون مجموعة من الصمامات و 10 مليون مجموعة من ملحقات الأجهزة سنويًا - مما يثبت كفاءة ونضج خطوط التجميع الخاصة بها. يتيح ذلك للشركة الاستجابة بسرعة لطلبات التخصيص المتنوعة وعالية الدقة تجهيزات الأنابيب غير النظامية الشكل القادمة من غاز الوقود، وإمدادات المياه، والمعدات الميكانيكية، وقطاعات التدفئة والتهوية وتكييف الهواء على حد سواء.

بينما تمنح الأشكال الهندسية غير المنتظمة تجهيزات الأنابيب غير النظامية الشكل القدرة على التكيف المكاني غير عادية، فإنها تقدم العديد من العقبات الهندسية لتصميم ديناميكيات السوائل. عندما يعبر السائل قنوات غير منتظمة ذات زوايا غير قياسية، أو مقاطع عرضية متغيرة، أو فروع متعددة الاتجاهات، فإن أنماط التدفق الداخلي، وتوزيعات الضغط، والضغط الذي تتعرض له جدران الأنابيب تصبح أكثر تعقيدًا بكثير من تلك الموجودة في التركيبات القياسية. عندما يتحمل نظام الأنابيب الضغط أو يواجه نبضات ضغط ومطرقة مائية ناتجة عن الفتحات أو الإغلاقات السريعة لصمامات السوائل، فإن المقاطع العرضية غير المتماثلة للهياكل غير المنتظمة تسبب توزيعات إجهاد داخلية غير متساوية إلى حد كبير. تؤدي الانقطاعات الهندسية في كثير من الأحيان إلى توليد مستويات تركيز إجهاد أكبر بعدة مرات من تلك الموجودة في الأنابيب المستقيمة، والتي يمكن أن تحدث شقوقًا صغيرة عند الاستخدام لفترة طويلة. لذلك، خلال مرحلة التصميم الهندسي، يجب حساب مقاومة السوائل الموضعية، وانخفاض الضغط، وعمر الكلال الهيكلي بدقة من خلال المحاكاة العددية والتحسين الفني.

تحديات ديناميكيات الموائع الأساسية والحلول الهندسية

عند تحسين تصميم تجهيزات الأنابيب غير النظامية الشكل ، يجب على المهندسين معالجة ثلاث عقبات فنية أساسية بشكل منهجي:

1. التحكم في مقاومة السوائل وهبوط الضغط الموضعي

عندما ينتقل السائل عبر أكواع غير منتظمة أو تحولات مقطعية مفاجئة، فإن اتجاه سرعة تدفقه وحجمه يتغيران بشكل كبير بسبب القصور الذاتي. وهذا يولد بسهولة اضطرابًا شديدًا وتيارات دوامية داخل تجويف الأنبوب. تستهلك الدوامات الطاقة الحركية للسوائل، مما يؤدي إلى انخفاض الضغط الموضعي المرتفع وزيادة استهلاك طاقة المعدات. * الحل: نشر عمليات محاكاة ديناميكيات الموائع الحسابية (CFD) لتطبيق انتقالات نصف القطر المبسطة (تحسين الزاوية R) على القنوات الداخلية تجهيزات الأنابيب غير النظامية الشكل ، وتجنب التأثيرات المتعامدة أو التحولات الحادة الشبيهة بالخطوات.

2. إدارة تركيز التوتر والإرهاق في الحياة

عندما يتعرض نظام الأنابيب للضغط أو يواجه صدمات ضغط مفاجئة، تتسبب المقاطع غير المتماثلة في تحميل إجهاد غير متساوٍ. تؤدي الانقطاعات الهندسية إلى خلق عوامل تركيز عالية للضغط عند الزوايا المفاجئة، مما يؤدي إلى مخاطر الكلال تحت الأحمال الدورية. * الحل: استخدم تحليل العناصر المحدودة (FEA) للتحقق من قوة المقاطع غير المنتظمة، أو إدخال تعزيزات سمكية موضعية في المناطق عالية الضغط أو ضبط انحناءات الانتقال لتفريق الضغط.

3. تأمين موثوقية الاتصال للواجهات المعقدة

لان تجهيزات الأنابيب غير النظامية الشكل تظهر مسارات مميزة ثلاثية الأبعاد، وتفشل التوصيلات القياسية أحادية النوع أحيانًا في تحقيق التوازن بين سهولة التثبيت والختم القوي. اعتمادًا على ضغوط التشغيل ونوعية السوائل، يجب على المهندسين تكوين الوصلات ذات الحواف أو الملحومة التناكبية أو الملحومة بالمقبس أو الملولبة بعناية.

مقارنة المعلمات لأداء السوائل عبر التصاميم الإنشائية

لتوضيح تأثير تحسين القناة على معلمات التشغيل العملية لـ تجهيزات الأنابيب غير النظامية الشكل ، يقارن الجدول أدناه تصميمًا مفاجئًا غير منتظم غير محسّن مع تصميم مبسط غير منتظم محسّن عبر CFD/FEA:

حجر الأساس في التصنيع وراء التحقق الهندسي الصارم

تتطلب ترجمة نماذج ديناميكيات الموائع المعقدة إلى أجهزة موثوقة ماديًا تفاوتات تصنيعية استثنائية وضوابط صارمة للجودة. في حلقة التنفيذ الفني هذه، نينغبو يونهوا صمام المحدودة يوفر دعمًا موثوقًا للمكونات غير النظامية المعقدة من خلال إعداد التصنيع الدقيق القوي.

باعتبارها مؤسسة مبتكرة متخصصة في صمامات الغاز والسوائل، وصمامات إمدادات المياه، وملحقات الأجهزة، نينغبو يونهوا صمام المحدودة يعمل أ specialized, fully automated precision processing site encompassing 20,000 متر مربعs . تواجه متطلبات الدقة الصارمة ل تجهيزات الأنابيب غير النظامية الشكل ، تستخدم الشركة أدواتها الآلية CNC المحلية والعالمية المتقدمة لتكرار الأسطح المعقدة على مستوى الميكرون والخيوط المتغيرة والتجاويف الداخلية المبسطة المستمدة من نماذج FEA وCFD بدقة على المنتجات المادية.

علاوة على ذلك، تم إنشاء خطوط التجميع الآلية وورش الفحص الشامل من قبل نينغبو يونهوا صمام المحدودة قم بإجراء اختبارات صارمة لضغط الماء وضيق الغاز ومقاومة النبض على كل مجموعة من التركيبات غير المنتظمة. وهذا يضمن أنه حتى عند مواجهة تحديات ديناميكيات الموائع المعقدة، فإن المنتجات تلبي دائمًا مقاييس الجودة الهندسية. القدرة الإنتاجية السنوية 2 مليون مجموعة من الصمامات و 10 مليون مجموعة من ملحقات الأجهزة تؤكد كفاءتها في العمليات وضمان مراقبة الجودة على نطاق واسع.

لمساعدة المستخدمين على فهم الاختيار والتركيب والصيانة على المدى الطويل بشكل أفضل تجهيزات الأنابيب غير النظامية الشكل يقدم هذا القسم شرحًا تقنيًا متعمقًا وإجابات احترافية للأسئلة الشائعة والمشكلات الفنية التي تتم مواجهتها في التطبيقات العملية.

س 1: لماذا تؤدي بعض التركيبات غير المنتظمة إلى حدوث ترقق موضعي في الجدار أو حتى حدوث تسرب في الثقب الصغير في الزوايا المفاجئة بعد التشغيل لفترة طويلة بالماء أو الغاز؟

* الشرح: هذه الظاهرة معروفة في ميكانيكا الموائع باسم تآكل التآكل أو التجويف . عندما يتدفق السائل بسرعة عالية من خلال غير الأمثل تجهيزات الأنابيب غير النظامية الشكل تؤدي التغيرات المفاجئة في المقاطع العرضية الهندسية إلى تأثير السائل على جدار الأنبوب مباشرة. إذا كان الوسط يحتوي على جسيمات صلبة صغيرة، أو إذا كانت السرعات المحلية العالية تولد فقاعات بخار بسبب الضغط المنخفض الموضعي، فإن انهيار هذه الفقاعات يطلق العنان لنفاثات صغيرة تدق جدار الأنبوب بشكل متكرر. مع مرور الوقت، يؤدي هذا الإجهاد والتآكل غير المتساوي إلى تدمير الطبقة المعدنية الواقية، مما يؤدي في النهاية إلى ترقق موضعي. * مقارنة التصميم الوقائي:

س2: ما هي الاختلافات الأساسية تحت الضغط بين البلاستيك (على سبيل المثال، PVDF) والمعادن (على سبيل المثال، النحاس/الفولاذ المقاوم للصدأ) ووصلات الأنابيب غير المنتظمة الشكل؟

* الشرح: المعادن والبلاستيك لها هياكل بلورية مختلفة، مما يؤدي إلى سلوكيات ميكانيكية متميزة تحت الحمل داخل إطارات معقدة غير منتظمة. المعادن عبارة عن هياكل بلورية صلبة تظهر علاقة خطية بين التشوه والضغط ضمن قوة خضوعها. في المقابل، عرض البلاستيك الهندسي خصائص الزحف مما يعني أنه في ظل الضغط العالي المستمر ودرجات الحرارة المرتفعة، يمكن أن تتعرض التركيبات البلاستيكية غير المنتظمة لتشوه دائم للبلاستيك الدقيق بمرور الوقت، حتى لو ظل الحمل أقل من عتبة الانفجار النهائية. * معلمات مقاومة الضغط (للهندسة غير المنتظمة المكافئة):
