في أنظمة التحكم بالسوائل الصناعية وأنظمة السباكة التجارية، يعد ضمان بقاء الصمام في موضعه المقصود - مفتوحًا بالكامل أو مغلقًا بالكامل - أمرًا بالغ الأهمية للامتثال للسلامة ومنع الحوادث. في حين أن الصمامات الكروية النحاسية القياسية توفر وظيفة إيقاف موثوقة، فإن مقابض التشغيل القابلة للدوران بحرية تشكل خطر التشغيل غير المصرح به أو الحركة العرضية بسبب الاهتزاز. صمام الكرة النحاسية القابل للقفل يتضمن ميزة قفل مادي هندسية، مما يرفع التحكم التشغيلي إلى مستوى جديد من الأمان.

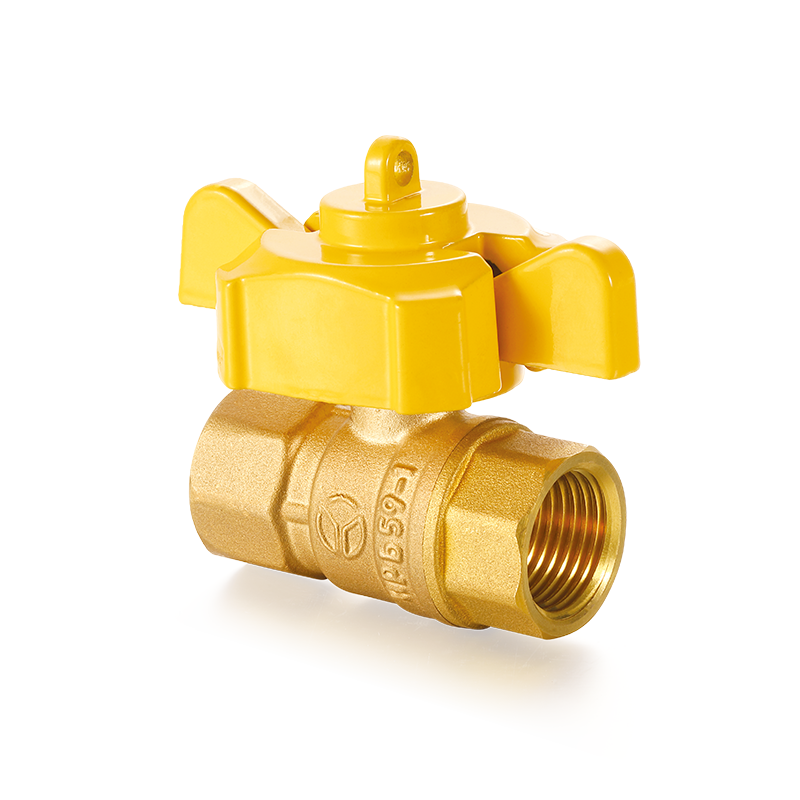

تكمن السمة المميزة لهذا الصمام في المقبض المعدل وهيكل الجذع. على عكس المقبض القياسي الذي يدور بحرية، يشتمل الصمام الكروي النحاسي القابل للقفل على غلق بمشبك أو علامة تبويب في قاعدة المقبض أو المقبض نفسه. تتميز هذه المشبك بفتحة قفل واحدة أو أكثر. عندما يتم وضع الصمام بدقة في الوضع "المغلق" بالكامل (المقبض المتعامد مع الأنبوب، 0 درجة) أو "المفتوح" بالكامل (المقبض الموازي للأنبوب، 90 درجة)، فإن فتحة القفل الموجودة على المقبض تتماشى تمامًا مع الفتحة المقابلة في جسم الصمام. يمكن للمشغل إدخال قفل قياسي من خلال هاتين الفتحتين المحاذيتين وقفله، مما يمنع المقبض فعليًا من الحركة. يُعرف هذا التصميم بقدرة "Lockout/Tagout" (LOTO)، وهو مكون رئيسي لإجراءات عزل الطاقة المعترف بها دوليًا.

من منظور هندسة المواد، عادةً ما يتم تصنيع جسم الصمام من النحاس المطروق عالي الجودة، وعادةً ما يكون من درجات مثل CW617N أو CW614N. تشتهر هذه المواد بمقاومتها الممتازة للتآكل، وقابلية التصنيع الجيدة، والقوة الميكانيكية الكافية. لزيادة تعزيز المتانة والجماليات، غالبًا ما يكون سطح جسم الصمام مطلي بالنيكل . يمنع طلاء سبائك النيكل والفوسفور النحاس بشكل فعال من الأكسدة أو تغير اللون (المعروف باسم "التشويه") في البيئات الرطبة أو المسببة للتآكل.

علاوة على ذلك، يعد تصميم الجذع المقاوم للانفجار ميزة أمان مهمة أخرى للصمامات الكروية الحديثة القابلة للقفل. يضمن هذا التصميم أنه حتى في ظل ضغط السائل أو الغاز العالي، لا يمكن إخراج الجذع من جسم الصمام أثناء التشغيل، وبالتالي منع التسرب المحتمل أو حتى حادث طرد الجذع الكارثي. يستخدم ختم الجذع عادةً تعبئة غدة بتف (بولي تترافلوروإيثيلين) قابلة للتعديل. توفر هذه المادة معامل احتكاك منخفض للغاية وخمولًا كيميائيًا ممتازًا، مما يضمن عزم دوران التشغيل السلس ويوفر أداء إغلاق مستقر وطويل الأمد.

لتوضيح المواصفات الفنية للأنواع المختلفة للصمامات الكروية النحاسية القابلة للقفل بشكل مرئي، يتم توفير جدول مقارنة أدناه:

البيانات المجمعة من معايير الصناعة.

ومن الجدير بالذكر أن نينغبو يونهوا صمام المحدودة تراكمت لديها خبرة فنية عميقة في مجال تصنيع الصمامات. باعتبارها شركة تركز على سلامة نظام خطوط الأنابيب والابتكار، تدرك Yunhua Valve تمامًا الأهمية الحاسمة للتصميمات القابلة للقفل في حماية سلامة المشغل وسلامة المعدات. أثناء عملية البحث والتطوير، أعطى فريقنا الفني الأولوية لتحسين دقة تحديد المواقع والموثوقية التشغيلية طويلة المدى لآلية القفل، مما يضمن بقاء الثقوب الموجودة على المقبض والجسم محاذاة بدقة بعد دورات القفل/فتح القفل المتكررة، وبالتالي توفير أساس متين لإجراءات السلامة في LOTO.

صمامات كروية نحاسية قابلة للقفل ليست ضرورية في كل نظام خطوط الأنابيب. ومع ذلك، فهي أجهزة أمان إلزامية في البيئات التي قد يؤدي فيها التشغيل غير الصحيح للصمام إلى إصابة شخصية خطيرة، أو تلف كبير في الممتلكات، أو انتهاك لوائح السلامة في مكان العمل. الغرض الأساسي من تطبيقها هو فرض عزل الطاقة فعليًا والقضاء على مخاطر الخطأ البشري.

ال إجراء القفل/العلامة التجارية (LOTO). هو سيناريو التطبيق الأساسي والأكثر أهمية في مجال السلامة الصناعية. في مصانع التصنيع، ومصانع الكيماويات، والمرافق الصيدلانية، ومواقع إنتاج الطاقة، يجب عزل المعدات عن جميع مصادر الطاقة الخطرة المحتملة (بما في ذلك الهواء المضغوط، والسوائل ذات الضغط العالي، والكهرباء، والطاقة الكيميائية، وما إلى ذلك) قبل الصيانة أو الإصلاح أو التنظيف. يعمل الصمام الكروي النحاسي القابل للقفل بمثابة "نقطة عزل للطاقة" بالغة الأهمية. وفقًا لمعايير مثل OSHA 1910.147 (الولايات المتحدة الأمريكية)، يجب على موظفي الصيانة إرفاق قفل الأمان الشخصي الخاص بهم وعلامة جهاز عزل الطاقة (هذا الصمام) لمنع الآخرين من إعادة تنشيط الجهاز عن طريق الخطأ أثناء عملهم. السبب وراء تفضيل الصمامات الكروية النحاسية القابلة للقفل في هذه التطبيقات هو أنها توفر أداء ميكانيكيًا قويًا مقترنًا بمقاومة ممتازة للتآكل، وقادرة على التعامل مع السوائل المعقدة الموجودة في المصانع، مثل الزيوت الهيدروليكية، وسائل التبريد، وغازات العمليات المختلفة.

في عالم المرافق العامة والمباني التجارية تلعب الصمامات الكروية النحاسية القابلة للقفل دورًا لا يمكن الاستغناء عنه. فكر في فندق يضم مئات الغرف، أو مدرسة مكتظة بالسكان، أو مستشفى، أو مجمع سكني كبير. إذا كان من الممكن تشغيل أنابيب الغاز الطبيعي أو خطوط مياه الإطفاء أو رافعات إمدادات المياه الرئيسية داخل هذه المباني بحرية من قبل أفراد غير مصرح لهم، فإن العواقب ستكون وخيمة. يمكن لموظفي الصيانة استخدام الصمامات الكروية القابلة للقفل لإغلاق وقفل إمدادات المياه أو الغاز بشكل كامل إلى قسم معزول أثناء الإصلاحات الطارئة أو الصيانة الروتينية، مع الاحتفاظ بالمفتاح من قبل شخص معين. هذه الطريقة لا تمنع بشكل فعال فقط التخريب أو العبث الخبيث ولكنه يتجنب أيضًا التسريبات أو انقطاع الخدمة الناجم عن الأطفال الفضوليين أو غيرهم من الأفراد غير المصرح لهم الذين يتلاعبون بالصمامات عن طريق الخطأ، مما يعزز بشكل كبير سلامة وكفاءة إدارة المرافق العامة.

ال agricultural irrigation and marine engineering sectors are also significant application areas for these valves. On large farms, irrigation systems are widely distributed and often located in unattended fields. Incidents of unauthorized water theft or malicious valve closure are common. Lockable brass ball valves installed at key nodes effectively solve this problem. Farmers can set the valve status according to their irrigation plan, lock it, and ensure the system operates correctly. In marine engineering or coastal facilities, equipment is constantly exposed to harsh environments with high salt spray and high humidity, demanding extremely high material corrosion resistance. In response, advanced manufacturers produce ball valves using نحاس مقاوم لإزالة الزنك (DZR). . تعمل هذه السبيكة النحاسية الخاصة على تحسين التركيبة لمنع التآكل التفضيلي وترشيح الزنك (إزالة الزنك) بشكل فعال والذي يمكن أن يحدث في نوعية مياه معينة (خاصة تلك التي تحتوي على نسبة عالية من أيونات الكلوريد). وهذا يمنع التسرب أو حتى الانفجار الناجم عن الفشل الهيكلي الداخلي لجسم الصمام، مما يضمن خدمة موثوقة على المدى الطويل على السفن أو في محطات تحلية المياه أو المجمعات الكيميائية الساحلية.

نينغبو يونهوا صمام المحدودة يفهم بعمق الاحتياجات المختلفة لصمامات الأمان عبر مختلف الصناعات. لم يتم تصميم سلسلة الصمامات الكروية النحاسية القابلة للقفل واختبارها بدقة وفقًا لمعايير السلامة LOTO فحسب، بل توفر أيضًا خيارات مواد متنوعة لظروف العمل القاسية، بما في ذلك النحاس القياسي CW617N والنحاس DZR الأكثر تطلبًا. لقد تم استخدام منتجاتنا بنجاح في مشاريع خطوط الأنابيب للعديد من المجمعات الصناعية الكبيرة والمجمعات التجارية في الصين، مما اكتسب ثقة العملاء من خلال الأداء المستقر والموثوق.

لتحقيق عمر الخدمة المصمم وأداء السلامة بشكل كامل للصمام الكروي النحاسي عالي الجودة القابل للقفل، تعد إجراءات التثبيت المناسبة وفحوصات الصيانة الدورية ضرورية. حتى أفضل الصمامات سيعاني من ضعف الأداء والسلامة إذا تم تركيبه بشكل غير صحيح أو كان يفتقر إلى الصيانة اللازمة.

النقاط الرئيسية للتحجيم والتثبيت :
قبل التثبيت، يجب عليك التأكد من أن معدل ضغط ودرجة حرارة الصمام يتوافق مع ظروف التشغيل الفعلية لنظام خطوط الأنابيب. تحقق من العلامات الموجودة على جسم الصمام، بما في ذلك التجويف الاسمي، ومعدل الضغط (على سبيل المثال، PN40)، وتعيين المواد. انتبه إلى سهم اتجاه التدفق الموجود على الجسم (مهم بشكل خاص لتصميمات الختم أحادية الاتجاه). على الرغم من أن معظم الصمامات الكروية ثنائية الاتجاه، إلا أن اتباع اتجاه التدفق الموصى به من قبل الشركة المصنعة يعد دائمًا ممارسة أكثر موثوقية. للصمامات الكروية النحاسية الملولبة، يعد استخدام مفتاحين أمرًا بالغ الأهمية لتجنب إتلاف الصمام . على وجه التحديد، استخدم مفتاح ربط واحد لتثبيت جسم الصمام بثبات، واستخدم مفتاح ربط آخر لتشديد وصلة تركيب الأنابيب. وهذا يمنع انتقال عزم الدوران مباشرة إلى وصلة الجسم بغطاء المحرك، مما يؤدي إلى تجنب تشوه الجسم أو التسرب أو حتى التشقق الناتج عن الضغط غير المتساوي. قم بتطبيق كمية مناسبة من شريط PTFE أو مانع التسرب على خيوط الأنابيب الذكرية، ولكن تأكد من عدم دخول أي من مواد الختم هذه إلى تجويف الأنبوب أو مسار تدفق الصمام. يمكن لشريط الختم المتبقي أن يندمج في مقاعد صمام PTFE، مما يؤدي إلى إتلاف سطح الختم والتسبب في فشل الصمام في الإغلاق تمامًا عند إغلاقه. بعد التثبيت، وقبل تشغيل الصمام بالكامل، قم بإجراء اختبار الضغط للتأكد من عدم وجود تسرب في أي نقاط اتصال.

ممارسات الصيانة واستكشاف الأخطاء وإصلاحها :
إن الصمامات الكروية النحاسية القابلة للقفل في وسائط الخدمة النظيفة (مثل ماء الصنبور، والهواء المضغوط النظيف، والغاز الطبيعي) لا تحتاج إلى صيانة عمليًا. ومع ذلك، بعد الاستخدام لفترة طويلة، قد تنشأ بعض المشكلات الشائعة. على سبيل المثال، إذا أصبح المقبض متصلبًا أو عالقًا على نحو غير عادي، فهذه ليست مشكلة "نقص التشحيم" البسيطة. يمكن أن يكون بسبب تورم PTFE تصبح مادة المقعد أو جزيئات الحطام محاصرة بين الكرة والمقعد. عند هذه النقطة، لا تستخدم مطلقًا شريط الغشاش (على سبيل المثال، طول الأنبوب) لتدوير المقبض بالقوة . لا يمكن لهذه الممارسة أن تؤدي إلى إتلاف آلية القفل فحسب، بل يمكنها أيضًا تشويه الجذع أو تمزيق مقعد PTFE. الإجراء الصحيح هو خفض ضغط النظام، ثم تفكيك الصمام للفحص والتنظيف. للتنظيف، يمكن استخدام المذيبات مثل البنزين على الأجزاء المعدنية، ولكن بالنسبة للمكونات غير المعدنية مثل مقاعد PTFE والحلقات الدائرية، استخدم الماء النقي أو الكحول وتجنب النقع لفترة طويلة. إذا ظل الصمام صعب التشغيل بعد التنظيف، فيجب استبداله.

بالنسبة للصمامات المستخدمة في برامج السلامة LOTO الهامة، يجب إنشاء يوصى بشدة بجدول اختبار وظيفي منتظم . على سبيل المثال، قم بإجراء اختبار "تسرب المقعد" بشكل ربع سنوي أو نصف سنوي. الخطوات المحددة هي: التأكد من انخفاض ضغط الأنابيب في اتجاه مجرى النهر وعدم الحاجة إلى ضغط، وإغلاق الصمام بالكامل وقفله بقفل شخصي، ثم فتح صمام تنفيس أسفل مجرى النهر أو مراقبة مقياس الضغط المتصل. إذا رأيت تدفقًا مستمرًا للسائل أو ارتفعت قراءة مقياس الضغط ببطء، فهذا يعني أن ختم المقعد قد فشل، ويجب استبدال الصمام على الفور لاستعادة وظيفته كنقطة عزل موثوقة.

نينغبو يونهوا صمام المحدودة تلتزم ليس فقط بتوفير منتجات صمامات كروية نحاسية عالية الجودة قابلة للقفل ولكن أيضًا بتقديم دعم فني كامل لدورة الحياة لعملائنا. منتجاتنا مصنوعة من نحاس CW617N عالي الجودة، والمقاعد مصنوعة من PTFE النقي أو PTFE المقوى بالألياف الزجاجية، مما يضمن عزم دوران منخفض وأداء إغلاق ممتاز على المدى الطويل. أثناء الإنتاج، نحن نطبق بشكل صارم نظام إدارة الجودة ISO9001. يخضع كل صمام لاختبار الغلق بنسبة 100% قبل مغادرة المصنع، مما يضمن أن المنتجات التي يتم تسليمها للعملاء موثوقة وآمنة. في الوقت نفسه، يمكن لفريقنا الفني تقديم مشورة احترافية في الاختيار وإرشادات التثبيت/الصيانة بناءً على ظروف التشغيل المحددة لديك، مما يساعدك على زيادة عمر خدمة الصمام وتقليل تكاليف التشغيل على المدى الطويل.

الأسئلة المتداولة (الأسئلة الشائعة)

س 1: ما هو الفرق الأساسي بين صمام الكرة النحاسية القابل للقفل والصمام الكروي النحاسي القياسي؟
ج: ال core difference lies in the handle design. The handle and/or body of a lockable ball valve integrates a hasp with holes, allowing the operator to use a standard padlock to physically lock the valve in the fully open or fully closed position to prevent unauthorized or accidental operation. A standard ball valve lacks this feature.

س2: كيف يمكنني التأكد من أن الصمام الذي اشتريته يلبي معايير السلامة الصناعية؟
ج: تأكد من أن الشركة المصنعة توفر معايير أداء واضحة، بما في ذلك الحد الأقصى لضغط العمل، ونطاق درجة الحرارة المطبق، وشهادات المواد. بالنسبة للصمامات المستخدمة في إجراءات LOTO، تأكد من أن آلية القفل موثوقة وأن المقبض وفتحات القفل تتماشى بدقة في الوضعين المفتوح والمغلق. نينغبو يونهوا صمام المحدودة تقوم بتصنيع المنتجات وفقًا للمعايير الدولية وتوفر أوراق بيانات فنية مفصلة، تلبي متطلبات عمليات تدقيق السلامة الصارمة.

س 3: هل هذا النوع من الصمامات مناسب لخطوط أنابيب الغاز الطبيعي؟
ج: نعم، تعتبر الصمامات الكروية النحاسية القابلة للقفل والمعتمدة بشكل صحيح مناسبة جدًا لخطوط أنابيب الغاز الطبيعي أو غاز البترول المسال. يوفر النحاس مقاومة ممتازة للتآكل للغاز، كما تمنع وظيفة القفل التشغيل العرضي أو الخبيث. تأكد من أن الصمام الذي تحدده يحمل علامة واضحة لخدمة الغاز وأن تصنيف الضغط الخاص به يلبي متطلبات نظام الغاز.

س 4: أصبح مقبض الصمام قاسيًا جدًا عند التشغيل. هل يمكنني إضافة مادة تشحيم أو استخدام مقبض أطول؟
ج: لا ينصح بهذا بشدة. ينتج الصلابة عادةً عن التآكل أو تورم مقعد PTFE الداخلي أو الحطام المحاصر. قد لا تؤدي إضافة مادة التشحيم إلى حل المشكلة وقد تؤدي إلى تلويث الوسائط. يمكن أن يؤدي استخدام قضيب الغشاش (على سبيل المثال، أنبوب فولاذي) إلى إتلاف الجذع أو آلية القفل أو المقاعد بسهولة، مما يتسبب في فشل الصمام أو تسربه. الطريقة الصحيحة هي خفض ضغط النظام، ثم تفكيك الصمام للفحص/التنظيف، أو استبداله بالكامل.

س 5: هل تقدم شركة نينغبو يونهوا صمام المحدودة الضمان والدعم الفني لمنتجاتها؟
ج: نعم. كشركة مصنعة للصمامات المهنية، نينغبو يونهوا صمام المحدودة يقدم ضمان الجودة على جميع المنتجات المشحونة. نحن لا نقدم منتجات صمامات موحدة فحسب، بل لدينا أيضًا فريق فني محترف قادر على تقديم خدمات دعم شاملة، بما في ذلك استشارات الاختيار وإرشادات التثبيت وتحليل الأعطال، مما يضمن أن نظام التحكم في السوائل الخاص بك يعمل بأمان وكفاءة.
